Raccordement d’arrosage automatique : le mauvais diamètre fait chuter la pression

10 octobre 2026 Laurent Guérin 8 min de lecture

Un raccordement d’arrosage automatique fiable ne consiste pas à assembler des tuyaux au hasard. Le diamètre du tube, le filetage du robinet, le débit disponible et l’ordre des équipements influencent la qualité de l’arrosage et l’étanchéité du réseau. Avant d’acheter les raccords, dessinez le trajet de l’eau, de l’arrivée jusqu’aux arroseurs ou aux goutteurs.

Table des matières

Partir de l’arrivée d’eau et vérifier ce qu’elle peut fournir

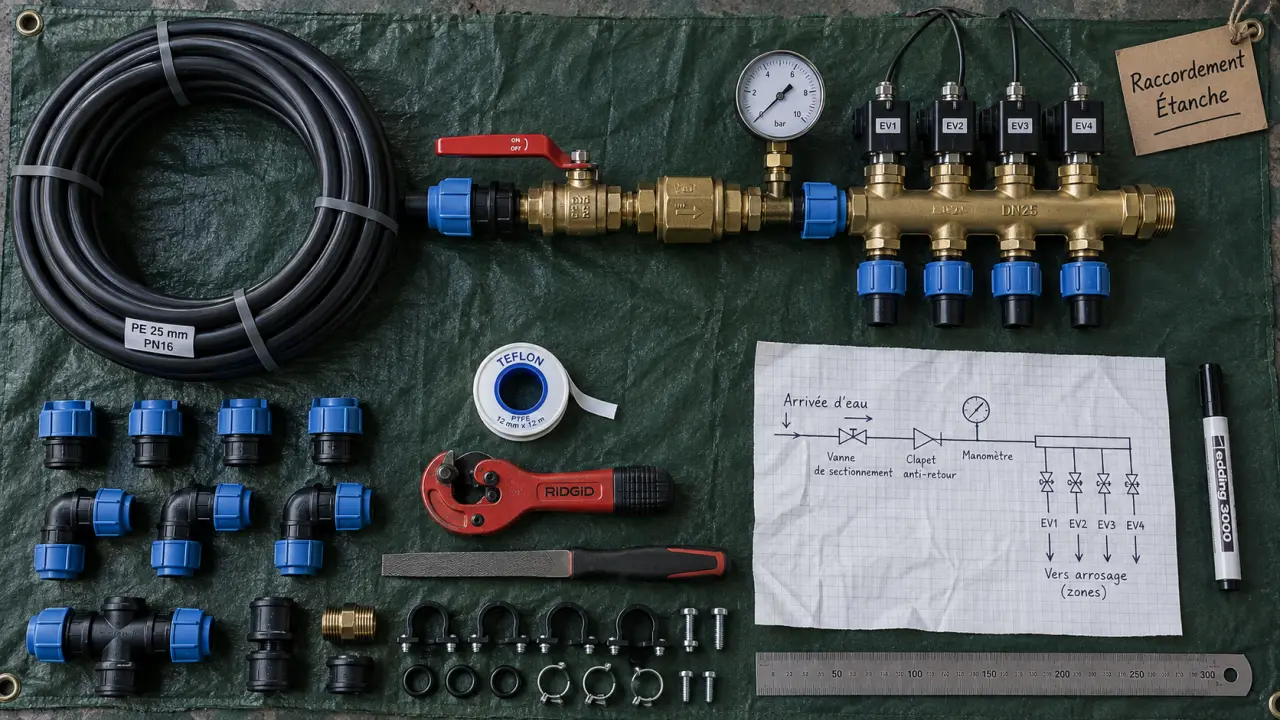

Le point de départ se situe généralement en aval du compteur ou sur un robinet de jardin. Prévoyez une vanne de sectionnement facilement accessible pour isoler l’installation. Ajoutez ensuite un clapet anti-retour pour protéger le réseau d’eau potable contre un éventuel retour d’eau du jardin. Sur un circuit goutte-à-goutte, installez aussi un filtre et un régulateur de pression. Le filtre limite le colmatage, tandis que le régulateur évite d’exposer les goutteurs à une pression excessive.

Mesurer pression statique et débit avant de dimensionner

Mesurez la pression statique avec un manomètre, robinet fermé. Mesurez ensuite le débit avec un seau et un chronomètre, robinet ouvert. Les turbines et les tuyères demandent généralement entre 2 et 3,5 bars pour fonctionner. Une pression statique de 3,5 à 4 bars est souvent recherchée dans le système, mais cette valeur ne suffit pas à elle seule. Le nombre d’arroseurs par zone dépend surtout du débit réellement disponible lorsque les appareils fonctionnent.

Si ce débit ne permet pas d’alimenter tous les arroseurs simultanément, répartissez le jardin en secteurs commandés par des électrovannes. Cette organisation évite d’obtenir un jet faible en bout de ligne. Elle permet aussi d’adapter la durée d’arrosage aux besoins des massifs, de la pelouse ou du potager, sans solliciter toute l’installation en même temps.

Ne pas sous-estimer les pertes de charge

La longueur des canalisations, les coudes, les tés, les réducteurs et les vannes ralentissent l’écoulement. Une perte de charge linéaire approximative de 0,25 bar tous les 10 m est indiquée, mais elle doit être mise en regard de la configuration réelle. Multiplier les changements de direction ou réduire inutilement le diamètre peut faire perdre la pression nécessaire au dernier arroseur.

Un réseau simple, avec des trajets cohérents et peu de raccords superflus, est souvent plus performant qu’un réseau très ramifié. Le diamètre du tube doit donc rester adapté au débit attendu sur chaque tronçon, notamment lorsque plusieurs zones ou de longues canalisations sont prévues.

Choisir les raccords compatibles avec le tuyau et le robinet

Un bon raccordement repose sur une compatibilité mécanique précise. Un raccord pour tuyau souple ne remplace pas un raccord pour tube PE enterré, même si leur aspect semble proche. Vérifiez le diamètre extérieur du tube PE ainsi que le filetage de la sortie d’eau avant l’achat. Le diamètre du tube détermine le raccord de compression, tandis que le filetage du robinet détermine le nez de robinet ou l’adaptateur à utiliser.

Élément à raccorder	Raccord adapté	Usage principal
Tuyau souple de 15 mm ou 19 mm	Raccord automatique ou coupleur	Branchement rapide en surface
Robinet fileté 1/2, 3/4 ou 1 pouce	Nez de robinet ou adaptateur fileté	Connexion entre robinet et tuyau
Tube PE de 25 mm	Raccord à compression droit, coude ou té	Réseau enterré et dérivations
Canalisation PE vers arroseur	Collier de prise en charge et raccord fileté	Création d’une sortie sur la conduite
Plusieurs zones	Nourrice, vannes et électrovannes	Distribution et commande de l’eau

Compression, filetage, laiton ou plastique : faire le bon arbitrage

Les raccords à compression conviennent habituellement aux tubes PE de diamètre inférieur à 63 mm. Ils permettent un assemblage démontable, pratique dans un jardin particulier. Les raccords filetés assurent la liaison avec les robinets, les électrovannes et les arroseurs. Lorsque le filetage le nécessite, le téflon améliore l’étanchéité.

Le laiton est apprécié pour sa robustesse sur les parties exposées et fréquemment manipulées. Les raccords en plastique conviennent aux réseaux PE enterrés lorsqu’ils sont correctement serrés. Le choix dépend donc de l’emplacement du raccord et de la fréquence des interventions, plutôt que de l’apparence de la pièce.

Ne mélangez pas raccords standard et raccords grand débit : leurs géométries ne sont pas forcément compatibles. Un système grand débit doit rester homogène du nez de robinet au coupleur. Les raccords Auto-Stop sont utiles sur un tuyau de surface, car ils ferment l’eau lors de la déconnexion. Ils ne remplacent toutefois pas une vanne de sectionnement sur le réseau enterré.

Assembler un réseau PE sans créer de point faible

Pour raccorder un tuyau PE de 25 mm, coupez-le d’équerre avec un coupe-tube ou une scie à métaux. Ébavurez soigneusement la coupe avec une lime, du papier de verre ou une serpette. Une lèvre de plastique peut déplacer le joint, gêner l’emboîtement ou provoquer une fuite lente. Desserrez ensuite l’écrou du raccord à compression, enfoncez le tube jusqu’à la butée, puis serrez fermement sans dépasser l’effort nécessaire.

Repérez le tracé et les futurs départs d’arroseurs avant de creuser.
Posez la canalisation primaire, puis préparez les dérivations secondaires.
Installez les coudes aux changements de direction, les tés pour créer une branche et les vannes pour isoler un secteur.
Montez les électrovannes sur une nourrice et placez-les dans un regard accessible.
Raccordez les arroseurs après avoir purgé les canalisations.

La fiabilité d’un réseau dépend aussi des quelques centimètres de tube situés de chaque côté du raccord. Un tube mal coupé, soumis à une contrainte latérale ou posé en tension transmet ses efforts au joint à chaque variation de température et à chaque remise en eau. Laissez une légère réserve de longueur dans les tranchées, stabilisez les départs d’arroseurs et évitez que le poids de la terre ne tire sur une dérivation. Cette préparation réduit les microfuites difficiles à localiser une fois le sol refermé.

Raccorder électrovannes et arroseurs par zone

Le réseau primaire conduit l’eau depuis l’arrivée jusqu’aux électrovannes. Les réseaux secondaires distribuent ensuite l’eau vers les arroseurs d’une zone. Les électrovannes doivent être regroupées dans un regard assez grand pour permettre le démontage des raccords et l’accès au câblage. Un lit de gravier d’au moins 5 cm au fond du regard aide à limiter l’eau stagnante autour de la robinetterie.

Cette séparation facilite aussi les contrôles. Chaque zone peut être mise en eau indépendamment, ce qui permet de repérer plus facilement une fuite, une baisse de pression ou un problème sur une dérivation. Le regard doit rester accessible après la remise en état du terrain.

Créer un départ étanche vers un arroseur

Le collier de prise en charge se fixe autour de la conduite PE pour créer une sortie sans couper la ligne principale. Il est particulièrement utile pour raccorder un arroseur avec un coude taraudé, une allonge ajustable ou un montage déporté souple. Positionnez l’arroseur à la hauteur définitive du terrain. Trop bas, il sera gêné par la terre ou le gazon. Trop haut, il risque les chocs de tondeuse.

Pour des turbines de grande portée, un montage articulé en PVC peut être employé. Une pression de 10 bars est mentionnée pour ce type de montage. Dans tous les cas, respectez les filetages et n’imposez jamais un raccord en biais. L’étanchéité doit venir du joint ou du filetage, et non d’une contrainte mécanique exercée sur la pièce.

Tester, purger et protéger l’installation dans le temps

Avant de raccorder définitivement les arroseurs et les goutteurs, ouvrez l’eau pour purger le réseau primaire, puis chaque réseau secondaire. Cette étape évacue le sable, les copeaux de PE et les impuretés susceptibles de bloquer une électrovanne ou de colmater une buse. Refermez ensuite les extrémités, mettez chaque zone en eau séparément et inspectez tous les raccords.

Vérifiez l’absence de gouttes sur les raccords à compression et les raccords filetés.
Contrôlez que chaque arroseur se relève, tourne ou pulvérise normalement.
Repérez une baisse de portée en fin de ligne, qui peut signaler des pertes de charge excessives.
Testez la fermeture de chaque vanne et de chaque électrovanne.
Avant l’hiver, purgez l’eau du réseau et protégez les éléments exposés au gel.

Pour un réseau enterré, une tranchée d’environ 60 cm pour le primaire et 40 cm pour le secondaire contribue à protéger les canalisations. Une largeur minimale indicative de 12 cm facilite la pose. En sol caillouteux, déposez 5 à 10 cm de sable ou de remblai meuble autour du tube. Cette protection limite les perforations et les contraintes ponctuelles.

Si l’installation comporte une longue alimentation, plusieurs niveaux, de nombreux secteurs ou une pression instable, faites valider le dimensionnement avant le remblaiement. L’intervention d’un professionnel peut alors éviter de devoir rouvrir les tranchées pour corriger un diamètre, une dérivation ou une zone mal alimentée.
