9V ou 24V, débit, pression : quelle vanne d’arrosage automatique choisir ?
Une vanne d’arrosage automatique paraît simple : elle ouvre ou ferme l’eau. En pratique, c’est elle qui conditionne le bon fonctionnement d’une installation sans surveillance, avec un débit stable et un arrosage bien réparti. Le choix dépend surtout du programmateur, de la tension, de la pression, du diamètre des raccords et de la qualité de l’eau.
À quoi sert vraiment une vanne dans un arrosage automatique ?
Dans un réseau d’irrigation, la vanne dirige l’eau vers une zone précise, qu’il s’agisse de la pelouse, d’un massif, d’une haie, du potager ou d’une ligne de goutte à goutte. Lorsqu’elle est commandée électriquement, on parle d’électrovanne. Elle reçoit l’ordre du programmateur d’arrosage, puis ouvre ou ferme le passage de l’eau sans intervention manuelle.
Vanne, électrovanne et solénoïde : les mots à distinguer

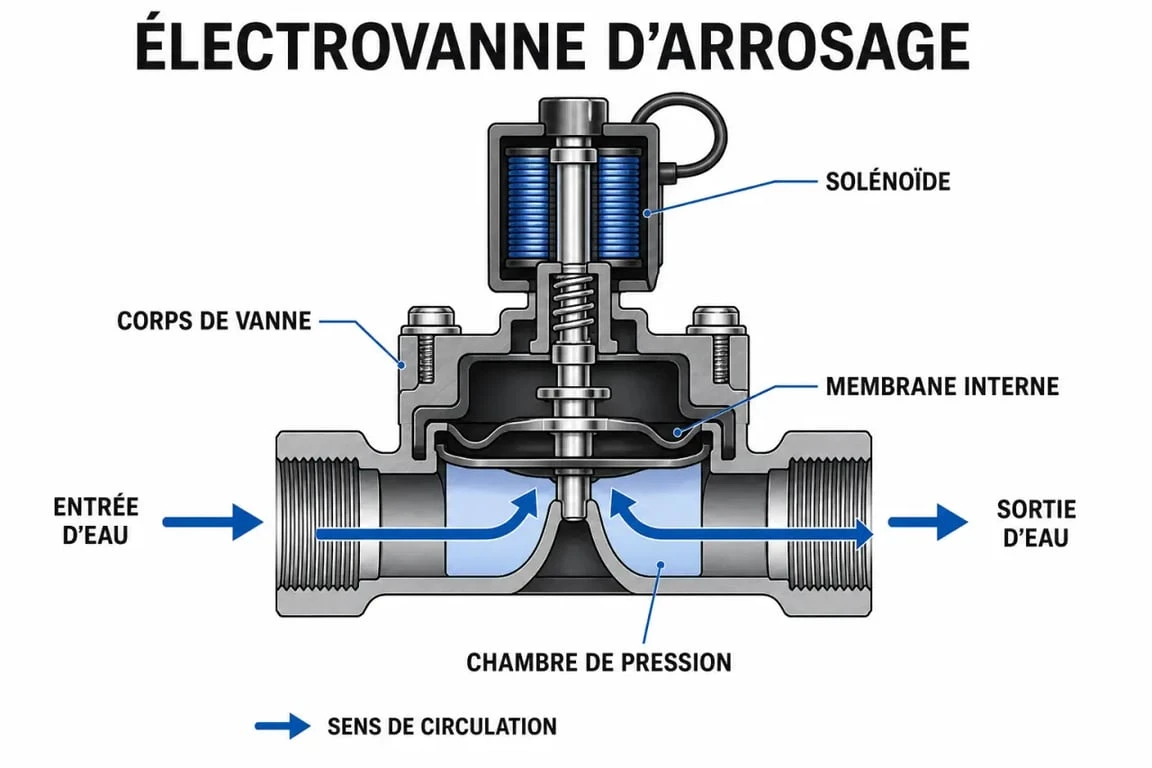

Une vanne classique se manœuvre à la main, le plus souvent avec un quart de tour ou une poignée. Une électrovanne, elle, est un dispositif électromécanique. Elle intègre un solénoïde, c’est-à-dire une bobine qui actionne l’ouverture du passage d’eau quand elle reçoit un courant électrique. Le programmateur ne pousse pas l’eau, il envoie simplement la commande à la vanne.
La plupart des électrovannes d’arrosage sont normalement fermées : sans commande, l’eau ne passe pas. Certains modèles ajoutent une ouverture manuelle, utile pour tester une zone, purger une ligne ou arroser ponctuellement sans modifier la programmation.
Le rôle de chaque vanne dans une installation multizone
Dans un jardin simple, une seule électrovanne peut suffire. Dès que les besoins changent d’une zone à l’autre, il vaut mieux séparer l’installation : une vanne pour les turbines de pelouse, une autre pour les tuyères, une autre pour le goutte à goutte, et parfois une quatrième pour les massifs. Chaque zone reçoit alors sa propre commande, à une heure et pendant une durée adaptées.
Cette organisation évite de demander trop de débit en même temps au réseau. Elle permet aussi d’ajuster l’arrosage avec plus de précision. Un potager n’a pas les mêmes besoins qu’une pelouse en plein soleil, et une ligne de goutteurs peut fonctionner plus longtemps avec un débit plus faible.
9V ou 24V : la compatibilité avec le programmateur passe avant le prix
La tension est le premier critère à vérifier. Une électrovanne 9V fonctionne avec un programmateur à piles, souvent utilisé quand l’installation est éloignée d’une alimentation électrique. Une électrovanne 24V fonctionne avec un programmateur branché sur secteur, plus courant dans les installations enterrées complètes.
| Critère | Électrovanne 9V | Électrovanne 24V |
|---|---|---|
| Alimentation | Programmateur à piles | Programmateur sur secteur |
| Usage typique | Jardin sans arrivée électrique proche, regard isolé | Installation centralisée, plusieurs zones, réseau enterré |
| Point de vigilance | Vérifier la polarité sur certains modèles | Prévoir un câblage adapté entre programmateur et vannes |
| Atout principal | Autonomie et pose flexible | Pilotage stable et confortable sur réseau complet |
Quand choisir une électrovanne 9V ?
Le 9V est pertinent lorsque le programmateur est placé directement dans un regard, près des vannes, ou lorsqu’il serait trop contraignant de tirer un câble depuis la maison. C’est une solution pratique pour un jardin déjà en place, une extension d’arrosage ou une zone isolée.
Avant l’achat, vérifiez que le programmateur accepte bien les solénoïdes 9V à impulsion. Une incompatibilité de tension suffit à empêcher l’ouverture ou la fermeture correcte, même si le diamètre et le filetage semblent correspondre.
Quand préférer le 24V ?
Le 24V convient aux installations plus structurées, avec un programmateur mural ou centralisé. Il est fréquent pour piloter plusieurs électrovannes depuis un même boîtier, notamment dans les jardins de taille moyenne à grande ou dans des aménagements professionnels.
Dans ce cas, la qualité du câblage compte autant que la vanne elle-même : connexions étanches, repérage des fils, longueur raisonnable et protection dans les regards. Une électrovanne de bonne qualité mal raccordée reste une source de pannes intermittentes.
Débit, pression et diamètre : les critères qui évitent les mauvaises surprises
Une électrovanne doit laisser passer assez d’eau sans créer de perte de charge excessive. Les modèles courants existent notamment en 3/4″, 1″, 1″1/2 ou 2″. Le choix ne dépend pas seulement du diamètre du tuyau existant, mais aussi du débit demandé par la zone et de la pression disponible.
Relier le débit à la surface et au type d’arrosage
Pour un goutte à goutte, les débits peuvent rester faibles, par exemple autour de 400 L/h selon la longueur de ligne et le nombre de goutteurs. Pour des arroseurs de pelouse, les besoins montent vite. Certains repères de consommation évoquent 4 L/m²/jour à 10 L/m²/jour selon les conditions, l’exposition et le type de plantation.
Les électrovannes de petit diamètre conviennent aux zones modestes, tandis que des modèles plus grands sont utilisés quand les débits atteignent plusieurs mètres cubes par heure. Des valeurs comme 5 m³/h, 7 m³/h, 15 m³/h ou 20 m³/h servent souvent de repères dans les gammes techniques, mais il faut toujours les comparer aux caractéristiques précises du fabricant.
Pression minimale, pression maximale et coup de bélier
La pression disponible doit être suffisante pour que la vanne fonctionne correctement. Sur certains modèles à commande indirecte, un différentiel de pression d’environ 0,5 bar peut être nécessaire. À l’inverse, plusieurs électrovannes supportent jusqu’à 10 bars, mais cela ne veut pas dire qu’il faut faire fonctionner l’installation à cette pression.
Une fermeture trop brutale peut provoquer un coup de bélier, c’est-à-dire un choc hydraulique qui fatigue les raccords, les tuyaux et les organes de commande. Les modèles à fermeture lente anti coup de bélier apportent une sécurité utile sur les réseaux longs ou sous forte pression.
Le réseau doit rester cohérent du départ jusqu’au dernier émetteur. Si la vanne est trop petite pour le débit demandé, la pression chute. Si elle est surdimensionnée sans tenir compte de la zone, le réglage devient moins précis. Le bon dimensionnement limite les coudes inutiles, stabilise l’arrosage et réduit les à-coups.
Installation et branchement : les points à vérifier avant la mise en eau

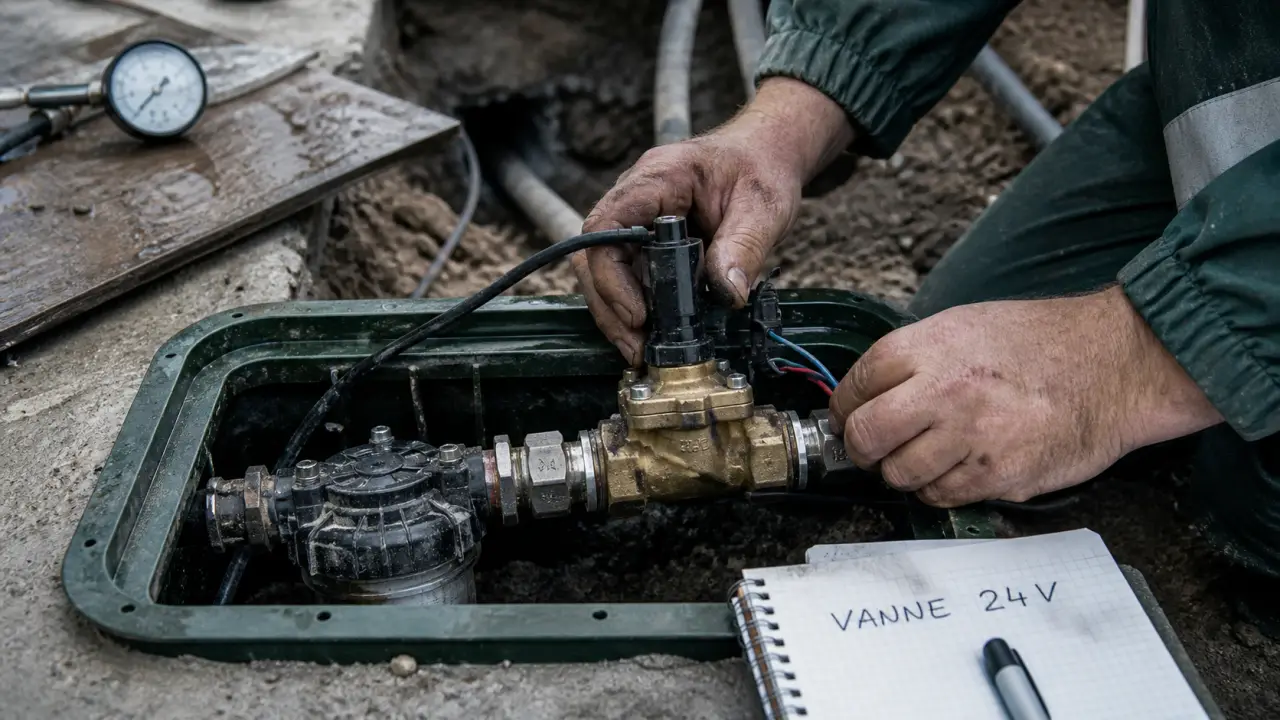

Une électrovanne s’installe généralement dans un regard, accessible pour l’entretien. Elle doit être posée dans le sens de circulation de l’eau, indiqué par une flèche sur le corps. Les raccords peuvent être filetés, taraudés, mâle-mâle ou femelle-femelle selon les modèles et les accessoires utilisés.
Les contrôles avant montage
Avant de visser la vanne, coupez l’eau, purgez la conduite et vérifiez la propreté des filetages. Les joints EPDM, PTFE ou joints toriques participent à l’étanchéité, mais ils ne compensent pas un raccord mal aligné ou trop serré. Un serrage excessif sur un corps plastique peut créer une microfissure invisible au départ.
- Contrôler le sens de pose indiqué sur la vanne.
- Vérifier la compatibilité 9V ou 24V avec le programmateur.
- Adapter le diamètre au débit attendu, pas seulement au tuyau disponible.
- Prévoir un accès facile au solénoïde et à la purge.
- Installer un filtre en amont si l’eau contient des particules.
Branchement électrique et test de fonctionnement
Le branchement relie le solénoïde au programmateur. En 24V, on retrouve généralement un fil commun et un fil de commande par zone. En 9V, certains modèles exigent de respecter la polarité, un point à vérifier dans la notice du fabricant.
Après raccordement, testez chaque zone séparément depuis le programmateur, puis observez l’ouverture, la stabilité du débit et la fermeture. Une ouverture manuelle permet aussi de distinguer un problème hydraulique d’un problème électrique : si l’eau passe en manuel mais pas en automatique, le diagnostic se concentre sur le solénoïde, les connexions ou le programmateur.
Entretien, pannes courantes et choix d’un modèle durable
Une bonne vanne arrosage automatique doit rester accessible, nettoyable et adaptée à la qualité de l’eau. Les pannes viennent souvent de trois causes : particules coincées dans la membrane, défaut de commande électrique ou pression inadaptée.
Nettoyer sans abîmer la membrane
Si la vanne reste ouverte, fuit ou ne se referme pas correctement, coupez l’eau puis démontez le couvercle avec précaution. Nettoyez la membrane, le siège et les petits passages internes à l’eau claire. Une eau légèrement savonneuse peut aider à retirer les dépôts, à condition de bien rincer avant remontage.
Un filtre en acier inoxydable intégré ou placé en amont limite fortement les blocages, surtout avec une eau de puits, une eau chargée en sable ou un réseau ancien. La filtration protège aussi les goutteurs, qui sont particulièrement sensibles aux impuretés.
Matériaux, marques et fonctions utiles
Les corps en plastique conviennent à de nombreuses installations de jardin. Le laiton et l’acier inoxydable sont appréciés lorsque la résistance mécanique, la corrosion ou les conditions d’usage deviennent plus exigeantes. Les joints EPDM et PTFE sont courants dans les composants techniques d’irrigation.
Des marques comme Rain Bird, Hunter ou Irritrol proposent différentes gammes selon le débit, la pression, le type de raccord et les options disponibles. Les fonctions à regarder de près sont le réglage de débit, l’ouverture manuelle, la purge interne, la fermeture lente et la facilité d’accès au solénoïde. Certains produits bénéficient aussi d’une garantie de 2 ans, un élément rassurant lorsque l’installation doit durer.
Avant d’acheter, le bon réflexe consiste à noter la tension du programmateur, le diamètre des raccords, le débit estimé par zone, la pression disponible et la qualité de l’eau. Avec ces informations, le choix devient plus sûr, que vous remplaciez une électrovanne existante ou que vous construisiez un réseau d’arrosage complet.
